1、反应仓
反应仓是放置催化剂的外部结构,主要由框架钢结构、钢板焊接而成的密闭空间。在反应仓壳体上设置更换催化剂的门、人孔门和安装声波吹灰器的孔。在反应仓内,还原剂(氨气)在催化剂的作用下与烟气中的氮氧化物反应生成无害的氮气和水蒸气,从而去除烟气中的NOx。2、催化剂
催化剂由陶瓷支架和钒-钛基活性成分组成,当前流行的成熟催化剂有蜂窝式、波纹状和平板式。 蜂窝式催化剂是把载体和活性成份混合物整体挤压成型;波纹状催化剂外形如起伏的波纹,从而形成小孔。平板式催化剂是以不锈钢金属网格为基材,负载上含有活性成份的载体压制而成;SCR系统的性能主要由催化剂的质量和反应条件所决定,催化剂体积越大,NOx脱除效率越高,氨的逸出量也越少。

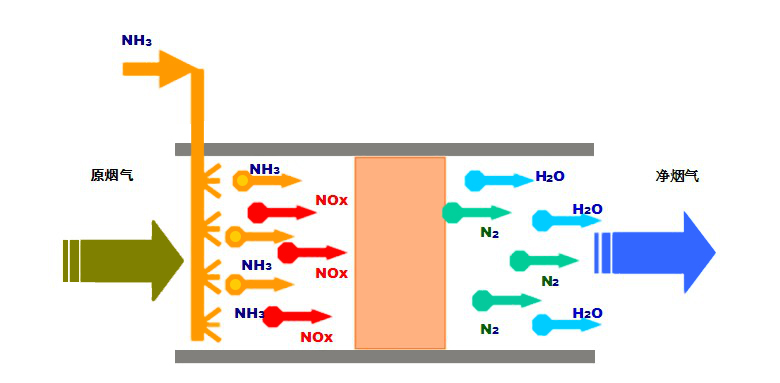

以氨为还原剂的SCR工艺流程图
3、烟道系统
烟道系统分为反应器入口烟道和出口烟道两个部分。在入口烟道上布置氨喷射装置、管式混合器、烟气导流板和灰斗等,在出口烟道上布置有烟气导流板等。4、储存和输送系统
储存和输送系统主要由卸料压缩机、储罐、蒸发槽、缓冲槽及输送管道组成,并备有氮气吹扫系统。还原剂用槽罐车运输,以液态储存于储罐中。还原剂在喷入烟气中之前,由蒸发器蒸发气化,并经缓冲罐稳压后供给反应器。5、喷射系统
喷射系统由稀释风机、混合器和喷氨格栅组成,是将气化后的还原剂与稀释空气混合,通过喷氨格栅喷入反应器上游的烟气中。6、吹灰系统
反应器采用声波吹灰,每台反应器安装一套声波吹灰系统,吹灰器的控制接入DCS系统。
